ハーフピッチコンタクトピンを低価格で圧着できる工具が誕生致しました。

「極小コンタクトピン専用」
★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★

1.25㎜、1.5㎜ピッチの極小コンタクトピンの高精度な圧着が可能です。AWG#32～#20に対応
汎用タイプでハーフピッチコンタクトを圧着できるのは本製品のみ

精密圧着ペンチ　PA-09 /　標準価格￥4,700(税別)




新製品の精密圧着ペンチ(PA-09)
はこれまで高価な専用工具でしか
対応出来なかった極小サイズのコ
ンタクトピンを圧着する事が可能。
しかもメーカー純正の専用工具に
比べはるかに低コストで導入する
事が可能です。



◆◆◆◆◆◆◆◆◆◆◆製品特徴◆◆◆◆◆◆◆◆◆◆◆

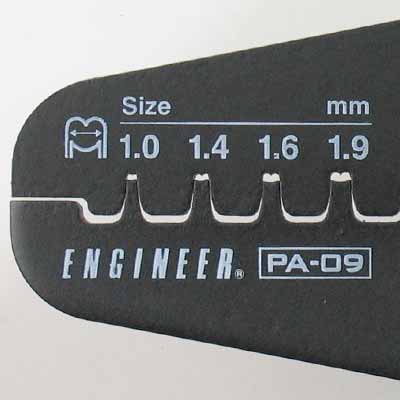

●圧着ダイスは独自設計による高精度仕上げ
●専用工具に匹敵する高精度な圧着が可能です

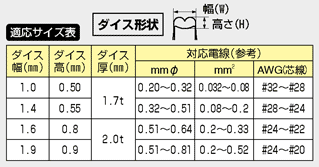

●４つのダイスを使い分ける事により1.25㎜～2.5㎜ピッチ
までの端子の圧着に対応します。
●AWG#32～#20相当までまで対応可能で極細ワイヤーの
圧着も可能です。
●高精度な圧着によりハウジングへの挿入も加工修正する
ことなくスムーズに行え作業性が格段にアップします。
※本製品は芯線部、被覆部を別々に圧着する汎用タイプです。　

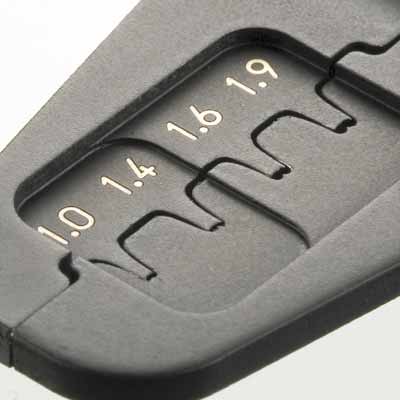

●ダイス背面は写真のように2段肉薄仕上げとなっており極小
コンタクトピン等の短いバレルにも対応可能です。
●長時間の使用による本体のゆるみも簡単に調整可能なセット
ピンを採用しメンテナンスも簡単に行えます。
●刃先を保護する開き止めロック機能も装備しております。
●連続作業に便利なスプリングバネも装備しております。



●手になじむ独特なデザインのエラストマーグリップを採用。
●環境に配慮したエラストマー樹脂で耐油性にも優れております。
●グリップエンドには落下防止に最適なストラップホール付です。

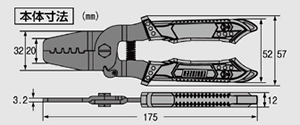

■製品仕様





★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★
精密圧着ペンチ/PA-09テスト販売品無償交換キャンペーン
★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★

共立電子産業株式会社様各店舗にて精密圧着ペンチの先行テスト販売品をご購入されたお客様へ

先行テスト販売品を逸早くお買い上げ頂き誠にありがとうございました。

弊社ではPA-09正規品の発売に伴い、共立電子産業㈱様各店舗でテスト販売品をご購入されたお客様を対象にテスト販売品と
正規品との無償交換キャンペーンを実施致しております。更に圧着精度がアップしたPA-09正規品を是非お試し下さい。交換をご希望される方は、弊社ホームページ掲載の申込み要領をご確認の上お申込み下さい。
(返送料のみお客様負担となります。)

キャンペーン期間は平成19年2月5日～7月31日となっております。
詳しい内容はhttp://www.engineer.jp/info/test_change.htmlをご覧下さい。お申し込みはお早めに!!


★追記★

今後このブログ上にてPA-09の圧着性能に関する情報を掲載してゆく予定ですのでご興味のある方は是非チェックして下さい。
